魁伯恩技術服務團隊——新疆八一鋼鐵蒙庫鐵礦現場服務報告
時間：2022.5.17
魁伯恩業務代表：崔經理 13193153399
魁伯恩技術工程師：鄭工
現場技術交流主設備：CH870/CJ615

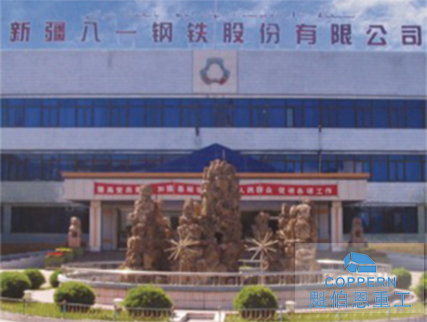

蒙庫鐵礦位于富蘊縣，是一個以鐵礦石開采和鐵礦石深加工為一體的國有大型礦山企業，系寶鋼集團新疆八一鋼鐵有限公司全資子公司。廠區南面靠近合陽選礦廠，北面額爾齊斯河，東面成品料倉及西面辦公樓及綠化帶。 公司始建于1997年，經過10余年的發展，現已形成以采礦為基礎，選礦、球團同步發展的礦業生產經營管理體系。
魁伯恩技術服務團隊2022.5.17現場技術服務交流：
1、現場了CJ615和三臺CH870設備運行情況，銅套和襯板的磨損情況。
2、和用戶以及現場維護人員溝通了CH870的一些常見問題；
3、重點溝通交流潤滑油臟、油泵更換頻繁、銅套燒毀原因、防塵問題、液壓、控制等17個問題。
4、分享一些經驗技巧，如何通過檢查和經常性更換一些密封件等易損件。減少設備的一些故障，減輕維修人員的勞動
5、互相交流針對一些故障的分析思路。
重點問題溝通以及方案
一、針對油臟的快，泵磨損快的系列問題
解決方案：
1、根據進塵原理，對防塵罩做改造（如下圖），增設一臺風機，單獨給防塵
罩進風，使出風口接近進塵點。
2、確保進風壓力達到600-2000bar，盡量接近2000。進風確保干凈，對濾芯定期清理。
3、每次換襯板都要更換檢查防塵密封，只要和防塵罩間隙大于1.8mm，必須更換。
4、三臺油站的潤滑泵油兩種泵一種IMO螺桿泵（2級電機），壽命較短。一種SR齒輪泵，使用穩定。
由于齒輪泵相對于螺桿泵，對油質的要求要高。建議將螺桿泵換成三臺一樣的齒輪泵?；蛘呤褂肐MO的升級款大流量泵（4級電機），降低泵的轉速，也可以通過變頻調控，
滿足流量的條件下，減緩磨損效果，延長壽命。
5、利用油站外置循環過濾系統，定期對油進行過濾清理。
二、偏心銅套、機架銅套容易燒壞、更換頻繁，安裝需要打磨處理。
原因分析：
1、過鐵等非人力因素導致的損壞不做討論。
2、從受力角度分析，主軸總成有上中下三個受力支撐點。分別是主軸護套和臂架襯套、主軸和偏心銅套、止推軸承三件套，每一處的磨損最大間隙必須按附表（間隙數據表）做檢查，防止因為間隙大，受力異常導致燒銅套。
3、考慮銅套多次燒壞后對主軸的光潔度傷害較大，主軸表面有龜裂紋；刮痕；不平整、有凹凸點，會導致油膜附著性能下降，或者設備在負荷重時及其容易刺穿油膜導致銅套高溫，或者出現飛車現象。（例如一過鐵就會導致燒銅套，機器抵抗力下降，比較脆弱，容易高溫）
4、銅套和架體銅套燒壞后，導致偏心鋼套發生變形，有橢圓、安裝面不規則的情況。
這樣情況會導致正常配合間隙發生改變，安裝銅套困難（尤其是打磨或者外力壓入需要杜絕）。在有負荷的情況下機器局部間隙小，也容易刺穿油膜發生干摩擦，導致發熱和鉛在高溫下析出逐漸大面積發黑。
魁伯恩技術團隊建議：
1、對臂架襯套處、定位塊處、齒輪間隙等重要間隙數據，在更換襯板時候，一定注意檢查，如有問題及時處理。
2、準備一套內外徑千分尺，對所有偏心銅套、架體銅套、偏心鋼套進行尺寸檢查，排查變形的問題（銅套因運輸或者儲存也容易導致變形）。如有發現異常，必須更換。
3、對主軸總成采用激光融覆技術進行維修處理，恢復主軸光潔度以及原始尺寸，確保精度，使油膜附著力增強。
三、偏心耐磨盤經常性發生損壞斷裂、燒黑或者定位爪斷裂等情況。
1、對臂架襯套處、定位塊處、齒輪間隙等重要間隙數據，在更換襯板時候，一定注意檢查，如有問題及時處理。
2、準備一套內外徑千分尺，對所有偏心銅套、架體銅套、偏心鋼套進行尺寸檢查，排查變形的問題（銅套因運輸或者儲存也容易導致變形）。如有發現異常，必須更換。
3、對主軸總成采用激光融覆技術進行維修處理，恢復主軸光潔度以及原始尺寸，確保精度，使油膜附著力增強。
三、偏心耐磨盤經常性發生損壞斷裂、燒黑或者定位爪斷裂等情況。
四、關于水冷和風冷對機器潤滑效果上利弊討論
水冷的效果要比風冷好，但是水冷對溫度控制可操控性差，并且冷卻后的溫度存在盲區，進入機器的溫度如果太低對機器有很大影響。兩臺風冷可以根據溫度范圍，自動啟?？刂茰囟?，具有可控性。建議恢復風，冷通過溫度控制散熱量，確保機器的潤滑溫度到達合適范圍。
原因如下 ：
1、潤滑油在機器運行過程注意起到潤滑、降溫、清洗的三大作用。
2、因為山特維克的870，銅套以及水平軸軸承都是間隙配合，機器最佳溫度40°-45°，確保溫度達到了，才能滿足過盈配合的使用要求。
3、達到最佳的溫度，油的流動性和油膜的形成效果都要好。泵的管道備壓也低。
4、進油溫度和回油溫度不允許超過5°，如果進油溫度太低，會掩蓋機器內部發熱的判斷，會導致機器出現重大問題。
五、其他建議：
1、一定利用更換襯板時候，注意對設備數據進行測量記錄，并做好記錄。
2、通過加快更換一些密封件，保護主機易損件
3、主軸由于銅套多次燒壞以及使用周期已達10年，建議修復
4、實現有計劃的檢修，提高設備運轉率，減少突發性事故的發生。
5、檢修時，嚴格控制技術數據，按附要求。
